在物聯網設備的設計與開發過程中，系統拓撲圖、平面布局以及電源正負極設計是三個至關重要且相互關聯的環節。它們共同決定了設備的物理形態、電氣性能、系統穩定性和最終用戶體驗。深入理解并優化這些方面，是打造一款成功物聯網產品的基石。

一、 系統拓撲圖：架構的藍圖

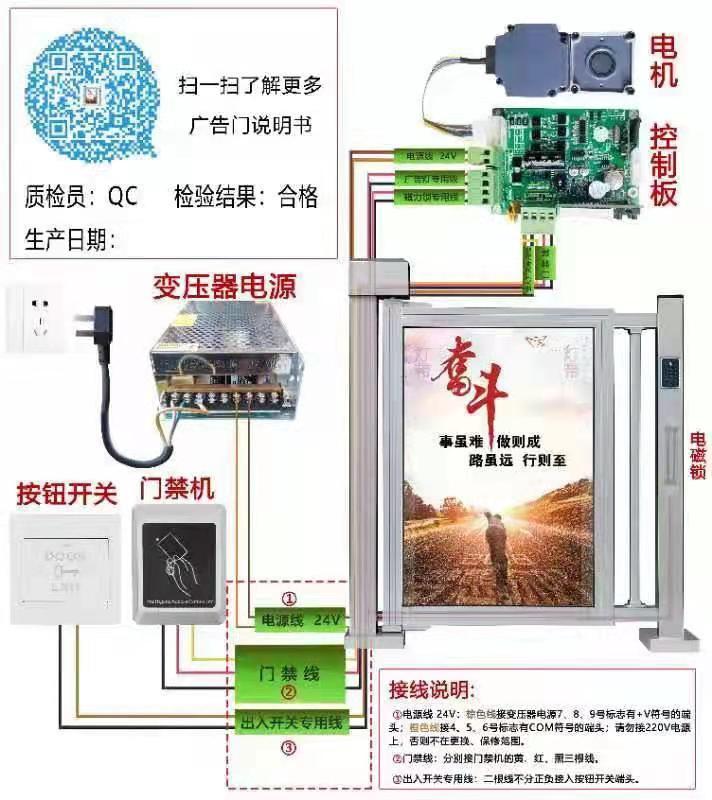

系統拓撲圖是物聯網設備設計的宏觀藍圖，它清晰地描繪了設備內部各功能模塊（如主控MCU、傳感器、通信模塊、電源管理單元等）以及設備與外部世界（如云端服務器、網關、其他設備、用戶終端）之間的連接關系和數據流向。

• 核心作用：定義系統的信息流與控制流，是硬件選型、接口設計和軟件架構設計的基礎。一個優秀的拓撲圖應力求簡潔、高效、模塊化，便于后續的擴展和維護。
• 設計考量：

1. 通信方式：根據應用場景（功耗、距離、數據率、成本）選擇無線（如Wi-Fi、藍牙、Zigbee、LoRa、NB-IoT）或有線連接方式，并在拓撲圖中明確體現。

1. 數據處理層級：明確數據在終端（設備端）、邊緣（網關）和云端的處理分工，這直接影響主控芯片的算力需求和整體系統響應時間。

1. 可靠性設計：在關鍵路徑上考慮冗余或備份機制，例如雙通信模塊、本地存儲緩存等，并在拓撲圖中標示。

二、 平面布局：物理實現的基石

“平面”在此處主要指印刷電路板的物理布局設計。這是將系統拓撲圖轉化為實體電路的關鍵一步，布局的優劣直接影響到設備的電氣性能、電磁兼容性、熱管理和生產可行性。

• 核心原則：

1. 信號完整性：高速信號線（如時鐘線、RF走線）應盡量短、直，避免銳角，并做好阻抗控制和參考平面管理，防止信號反射和串擾。

1. 電源完整性：電源路徑應低阻抗、寬短，在芯片電源引腳附近就近放置去耦電容，形成良好的供電網絡，確保電源穩定純凈。

1. 電磁兼容性：對模擬電路、數字電路、射頻電路進行分區布局，敏感電路遠離噪聲源。必要時使用屏蔽罩。

1. 熱設計：將發熱元件（如功率器件、主控芯片）均勻分布或靠近散熱結構（散熱片、外殼通風孔），避免熱集中。

1. 可制造性：考慮元器件的封裝、尺寸和安裝方式，為焊接、測試和維修留出足夠空間。

三、 電源正負極設計：穩定運行的命脈

對于物聯網設備，尤其是電池供電的設備，電源設計，特別是正負極（即電源分配網絡）的設計，是保障其長期穩定、低功耗運行的核心。

• 關鍵設計要點：

1. 電源路徑規劃：從電源輸入端（電池或適配器）到每一個用電芯片，需要規劃清晰、低損耗的銅箔路徑。大電流路徑需足夠寬。

1. 接地系統：采用合理的接地策略（如單點接地、多點接地或混合接地），區分模擬地、數字地、射頻地，并通過磁珠或0歐電阻在單點連接，以抑制地環路干擾。一個“干凈”的地平面是噪聲抑制的基礎。

1. 去耦與儲能：在每一組電源入口和每一個IC的電源引腳附近，配置不同容值的去耦電容（如10μF、0.1μF、0.01μF組合），以濾除不同頻段的噪聲，并為芯片的瞬時電流需求提供本地“小水庫”。

1. 極性保護：對于有極性要求的接口（如電池接口、USB接口），必須在原理圖和PCB上明確標示正負極，并考慮加入防反接電路（如二極管、MOS管方案），防止因誤接導致的設備損壞。

1. 功耗管理：通過電源拓撲設計，實現不同電路模塊的分區供電和休眠喚醒控制，這是實現超低功耗的關鍵。

四、 協同設計：從拓撲到實物的閉環

在實際設計中，這三個層面并非孤立存在，而是需要反復迭代和協同優化。

1. 拓撲驅動布局：系統拓撲決定了需要哪些關鍵器件，以及它們之間的主要連接關系，這為PCB的模塊分區和大致擺放提供了依據。
2. 布局約束拓撲：在布局過程中，可能會發現某些拓撲連接在物理上難以實現（如走線過長、交叉過多），此時可能需要回頭調整拓撲，例如更換接口類型或增加中繼芯片。
3. 電源設計貫穿始終：電源和地的規劃必須與布局同步進行。在布局初期就應規劃好主要的電源通道和地平面分割，并在布線階段優先完成電源和關鍵信號的走線。
4. 其他平面考量：除了主PCB平面，設計還需考慮“其他平面”，例如設備的結構外殼、內部支架、天線凈空區等。PCB布局必須與結構設計緊密配合，確保元器件高度、接口位置、天線性能、散熱與外殼完美匹配。

---

物聯網設備的設計是一個多維度的系統工程。繪制清晰的系統拓撲圖是謀篇布局，規劃合理的平面布局是排兵布陣，而嚴謹的正負極電源設計則是保障糧草供給、穩定軍心。只有將這三者，連同結構、散熱、天線等“其他平面”因素有機結合，進行一體化設計，才能最終將精巧的創意轉化為穩定、可靠、高性能的物聯網產品，在激烈的市場競爭中脫穎而出。
